Napęd

PRZEKŁADNIA TTV - MAKSYMALNA WYDAJNOŚĆ OD 0,2–60 KM/H.

Nowoczesna, sterowana elektronicznie przekładnia bezstopniowa TTV w modelach Serii 9TTV zapewnia idealne przełożenie w każdego rodzaju pracach. Napęd bezstopniowy TTV łączy sprawność przekładni mechanicznej z płynnością hydrostatu. W konstrukcji wykorzystano cztery przekładnie planetarne oraz hydrostat czyli pompę i silnik hydrauliczny. Płynne przełączanie pomiędzy kolejnymi przekładniami zapewniają wielotarczowe sprzęgła mokre. Napęd pozwala na jazdę w zakresie prędkości od 0,2 do nawet 60 km/h. Podczas prac polowych - w zakresie prędkości 7–15 km/h napęd na koła ciągnika przekazywany jest niemal w 95% poprzez przekładnię planetarną, bez udziału hydrostatu. Podczas transportu z dużymi prędkościami jest to średnio około 90%. Redukcja użycia pompy i silnika hydraulicznego pozwoliła zredukowac do minimum straty mocy na napędzie. Zapewnia to także szybką reakcję w całym zakresie prędkości, płynne przyspieszanie we wszystkich warunkach, wysoką dynamikę i ekonomiczną jazdę. Duży uciąg przekładnii TTV sprawdza się także w najtrudniejszych sytuacjach występujących w pracach polowych.

WOM

TRZY PRĘDKOŚCI WOM, PRĘDKOŚCI EKONOMICZNE.

Zastosowanie trzech prędkości tylnego WOM (540ECO, 1000 i 1000ECO) oraz jednej prędkości WOM przedniego 1000 lub 1000ECO, pozwala na wysoce skuteczne i wydajne wykonywanie różnego rodzaju prac z wykorzystaniem nowej Serii 9TTV. Ciągnik może pracować w kombinacjach maszyn zamontowanych zarówno na tylnym jak i przednim podnośniku. Wykorzystanie ekonomicznych prędkości wałka w trybie WOM ECO pozwala na skuteczne napędzanie maszyn przy jednoczesnym zmniejszeniu obrotów silnika. Przekłada się to na redukcję zużycia paliwa, zmniejszenie hałasu i wibracji. Prędkość wałka wybierana jest za pomocą przełączników umieszczonych na prawej konsoli. Napęd wałka aktywowany jest za pomocą przycisków na podłokietniku. Ciągnik wyposażono także w funkcję AutoWOM. Umożliwia ona automatyczne uruchamianie napęd wałka przy opuszczaniu ramion podnośnika i rozłaczanie napędu WOM przy podnoszeniu ramion podnośnika.

POMPA O WYDAJNOŚCI DO 210 L/MIN, PODNOŚNIK O UDŹWIGU 12 TON.

Wysokowydajny układ hydrauliczny z pompą o zmiennej wydajności Load Sensing do 210 l/min zapewnia podaje olej dla maksymalnie ośmiu obwodów hydrauliki. Sześć z nich może być umieszczonych z tyłu ciągnika, dwa z przodu. Precyzyjne sterowanie: wszystkie 8 obwodów układu hydraulicznego można sterować proporcjonalnie. Dwa zawory można obsługiwać za pomocą przełaczników na joystickuwielofunkcyjnym, trzy za pomocą joysticka hydrauliki a pozostałe trzy za pomocą przełaczników na podłokietniku. Przepływ (od 1 do 100%) oraz czas podawania oleju (od 1 do 60 sekund) można łatwo zaprogramować z poziomu menu iMonitora lub przy użyciu dedykowanych przycisków na podłokietniku. Układ Load Sensing stanowi wyposażenie standardowe nowej Serii 9TTV. Oddzielna pompa hydrauliczna zasila układ kierowniczy ciągnika. Zapewnia to duża łatwość prowadzenia ciągnika w kazdych warunkach, także przy niskich prędkościach obrotowych silnika.

DEUTZ-FAHR Serii 9TTV wyposażany jest w elektroniczny podnośnik tylny EHR o udźwigu 12000 kg oraz elektroniczny podnośnik przedni EHR o udźwigu 5000 kg. Ramiona przedniego podnośnika można składać, co pozwala ograniczyć gabaryty ciągnika w przypadku, kiedy nie jest on w wykorzystywany.Przyciski do sterowania wybranymi obwodami układu hydraulicznego jak i sterowania ruchem ramion podnośnika tylnego umieszczono na błotnikach tylnych kabiny ciągnika. Z przodu, tuż obok podnośnika umieszczono także przyciski sterowania ruchem ramion podnośnika przedniego.

Hamulce

KOMFORT I BEZPIECZEŃSTWO: PRZY PRĘDKOŚCI I Z DUŻYMI OBCIĄŻENIAMI.

DEUTZ-FAHR Serii 9TTV to doskonały poziom bezpieczeństwa biernego i czynnego. Wszystkie modele Serii 9TTV wyposażono w układ hamulcowy PowerBrake zapewniający większą moc hamowania przy mniejszym nacisku na pedał hamulca. Ukłąd hamulcowy wspomagany jest z wykorzystaniem oleju przekładniowego pod wysokim ciśnieniem. Ciągniki poruszające się z prędkością 60 km/h (zaleznie od przepisów ruchu drogowego w wybranych krajach) wyposażane są układ hamulcowy z suchymi, zewnętrznymi tarczami hamulcowymi o dużej średnicy oraz zaciski - rozwiązanie stosowane w branży motoryzacyjnej. Połowa siły hamowania przypada na oś przednią. Aby zwiększyć skuteczność działania ukłądu hamulcowego, w trakcie hamowania załączany jest automatycznie napęd na koła przedniej osi.

EPB (Elektryczny Hamulec Postojowy) to także wyposażenie standardowe modeli Serii 9TTV. Na podłokietniku umieszczono duży przycisk sterowania hamulcem postojowym. EPB jest automatycznie zwalniany po wybraniu kierunku jazdy i wciśnięciu pedału gazu. Ze względów bezpieczeństwa hamulec postojowy ciągnika jest aktywowany automatycznie kiedy operator opuści fotel.

Kabina

KABINA MAXI VISION II. WEJDŹ I CIESZ SIĘ KOMFORTEM.

Kabina MaxiVision II zapewnia ogromną przestrzeń dla operatora. Wysokiej jakości materiały w nowej kolorystyce marki DEUTZ-FAHR zapewniają przyjemną atmosferę. Nowa panoramiczna przednia szyba przednia MaxiView oraz szyby boczne i uchylna szyba tylna o dużej powierzchni zapewniają operatorowi doskonałą widoczność we wszystkich kierunkach. Kabinę wyposazono także w duży szklany szyberdach. Do sterowania funkcjami ciągnika operator może posłużyć się przyciskami, dźwigniami i przełącznikami na podłokietniku i prawej konsoli. Dodatkowo wszsystkie funkcje sterowane są także poprzez menu iMonitora. Na słupku kabiny umieszczono dodatkowy wyświetlacz informacyjny z podstawowymi danymi na temat parametrów pracy ciągnika. Na słupku kabiny zamontowane panel WOLP do sterowania oświetleniem, który posiada przydatną funkcję pamięci ostatnio używanych reflektorów. Operator może dzięki temu przy użyciu głównego wyłącznika uruchamiać i wyłączać pakiet reflektorów.

Panel zegarów regulowany jest razem z kołem kierownicy, dzieki temu każdy z operatorów może precyzyjnie dobrać pozycję za kierownicą do własnych potrzeb i wymagań. Przedział operatora odizolowano całkowicie od komory silnika. Pomiędzy szybą przednią i maską silnika jest wolna przestrzeń. Rozwiązanie to pozwoliło na zredukowanie poziomu hałasu we wnętrzu kabiny do 68 dB.

Kabina MaxiVision II to najwyższy poziom komfortu dla operatora. Układ amortyzacji pneumatycznej dba o redukcję wstrząsów docierających do przedziału pasażerskiego. Operator ma do dyspozycji komfortowy, duży fotel amortyzowany pneumatycznie. Fotel pasażera wykonano z miękkiego materiału, obydwa siedziska wyposażono w pasy bezpieczeństwa.

We wnętrzu kabiny umieszczono szereg schowków. Zamykany schowek na drobne przedmioty i dokumenty, uchwyty na butelki i kubki, uchwyt na smartfon na słupku kabiny czy zamykany, chłodzony schowek na butelkę pod fotelem pasażera.

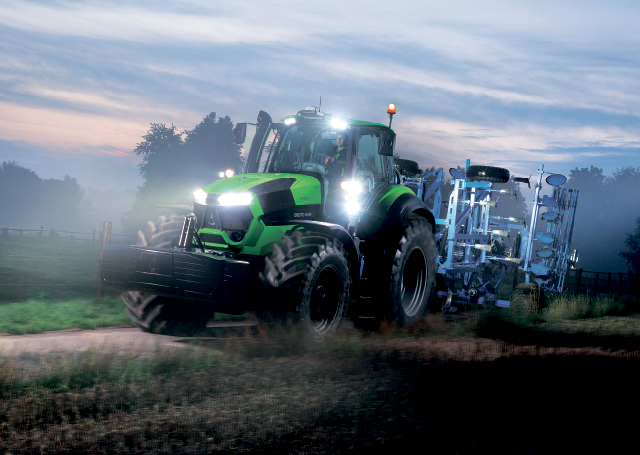

Praca w nocy nie stanowi żadnego problemu! Pakiet reflektorów Halogenowych, Xenonowych i LED zapewnia doskonałe oświetlenie przestrzeni wokół ciągnika. Wszystkie przyciski w kabinie mają podświetlenie, co ułatwia ich odszukanie i użycie.

Ciągnik może być wyposazony w iMonitor 2 generacji z kolorowym, dotykowym, 12-calowym ekranem. Menu iMonitora służy do sterowania wszystkimi funkcjami ciągnika. Ale nie tylko...

iMonitor może służyć także do sterowania parametrami pracy maszyn sterowanych poprzez standard ISOBUS (wtedy nie ma potrzeby montażu dodatkowych sterowników maszyny w kabinie), może także obsługiwać system rolnictwa precyzyjnego AGROSKY.

Technologie

NAJNOWSZE ROZWIĄZANIA TECHNICZNE.

ComforTip Professional - możliwość programowania ciągnika. Operator może zaprogramować sekwencje operacji, jakie ciągnik może wykonywać automatycznie na przykład na uwrociach pola. Istnieje możliwość zapamiętania do 16 różnych programów z 32 funkcjami w każdym z nich. Oznacza to, że operator może stworzyć 16 różnych programów pod 16 różnych posiadanych maszyn. Kolejne funkcje w programie mogą być zmienane manualnie za pomocą przycisku umieszczonego na joysticku lubw sposób automatyczny - po okreslonym przez operatora czasie lub po przejechaniu określonego dystansu. Operator może tworzyć program w trakcie postoju wybierając kolejne funkcje w programie z dostępnej listy zadań w menu iMonitora. Jesli ciagnik nie jest wyposazony w iMonitor, operator może wprowadzać funkcje do programu wchodząc w tryb programowania i wykonując pracę podczas pierwszego przejazdu po polu.

ISOBUS - ciągniki marki DEUTZ-FAHR oferują możliwość sterowania pracą maszyny poprzez standard ISOBUS. Jesli ciagnik wyposazony jest w iMonitor - nie ma potrzeby montażu dodatkowych sterowników / komputerów / wyświetlaczy od producenta maszyny. Okno do sterowania (Terminal Wirtualny) widoczny jest na ekranie iMonitora ciągnika. Wystarczy jedynie wpiąć kabel od maszyny do gniazda ISOBUS w tylnej części ciągnika i otworzyć na ekranie iMonitora okno Termianala Wirtualnego.

AGROSKY - system rolnictwa precyzyjnego oferowany w marce DEUTZ-FAHR. Systemy te oferowane są w kilku różnych wariantach, wybór podzespołów AGROSKY zalezy od wyposażenia ciągnika i wybranego sposobu prowadzenia ciągnika. Ciągnik może być prowadozny w sposób manualny czyli przez operatora. W takim przypadku operator kieruje ciągnikiem obserwujhąc wskazania belki diodowej. Belka z diodami umieszczona jest standardowo w iMoniotrze 2 generacji, jesli ciagnik nie ma iMonitora - ciągnik musi być doposazony o moniotorek z belką w dzialae Części Zamiennych SDF. Możliwe jest wyposażenie ciągnika DEUTZ-FAHR w układ prowadzenia automatycznego. Może to być zrealizowane na dwa sposoby. Pierwszy: klient zamawia ciągnik z przygotowaniem do AGROSKY i prowadzeniem automatycznym, wtedy ukłąd kierowniczy ciągnika doposażany jest w specjalny zawór do sterowania pracą siłowników, na samym ciągniku nie widać żadnych podzespołów oprócz anteny na dachu. Drugi sposób: ciągnik nie ma przygotowania i zaworu: nalezy doposazyć ciągnik w elektryczną kierownicę, która zastępuje standardowe koło kierownicy i pozwala automatycznie sterować torem jazdy ciągnika. Oferta anten w systemie AGROSKY obejmuje dwa modele odbiorników. Antena SRC10 pozwala na odbiór sygnału satelitarnego bez możliwości korzystania z korekty sygnału co przekłada się na możliwość korzystania z darmowego sygnału z dokładnością systemu do +/- 30cm. Większa antena SRC40 pozwala na odbiór sygnału darmowego ale także sygnału skorygowanego i dokładności do +/- 10cm oraz +/- 2cm. Należy pamietać, że korzystanie z sygnału skorygowanego wiąże się z koniecznością wnoszenia opłat abonamentowych dla dostawcy poprawki sygnału.
